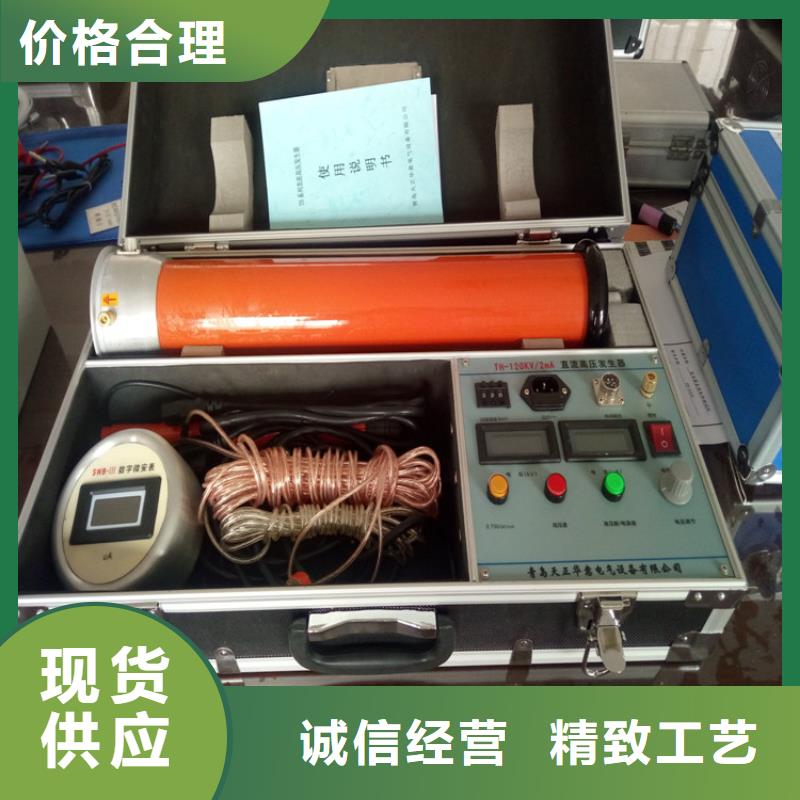

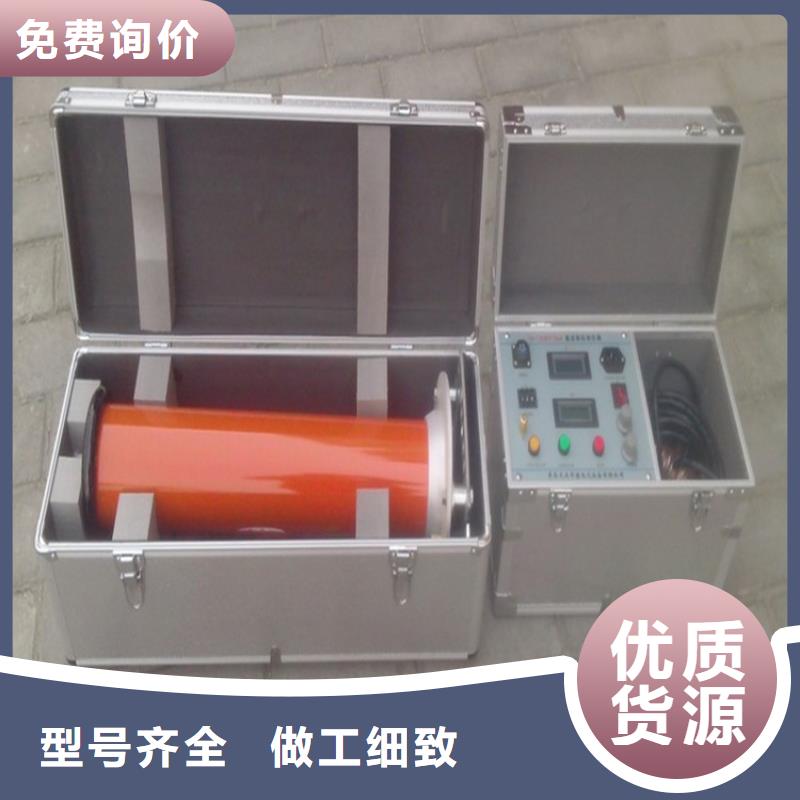

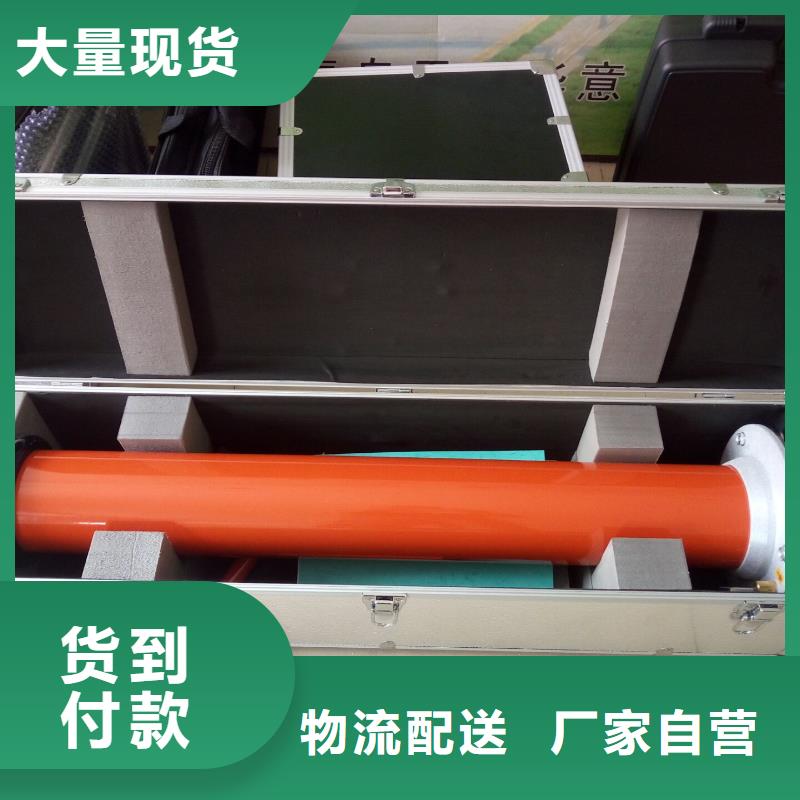

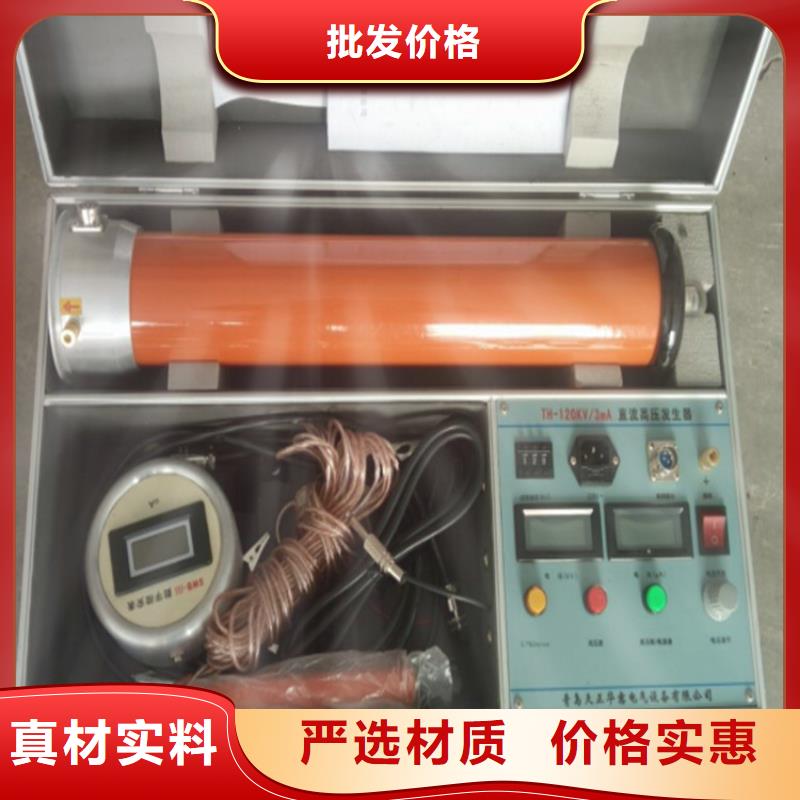

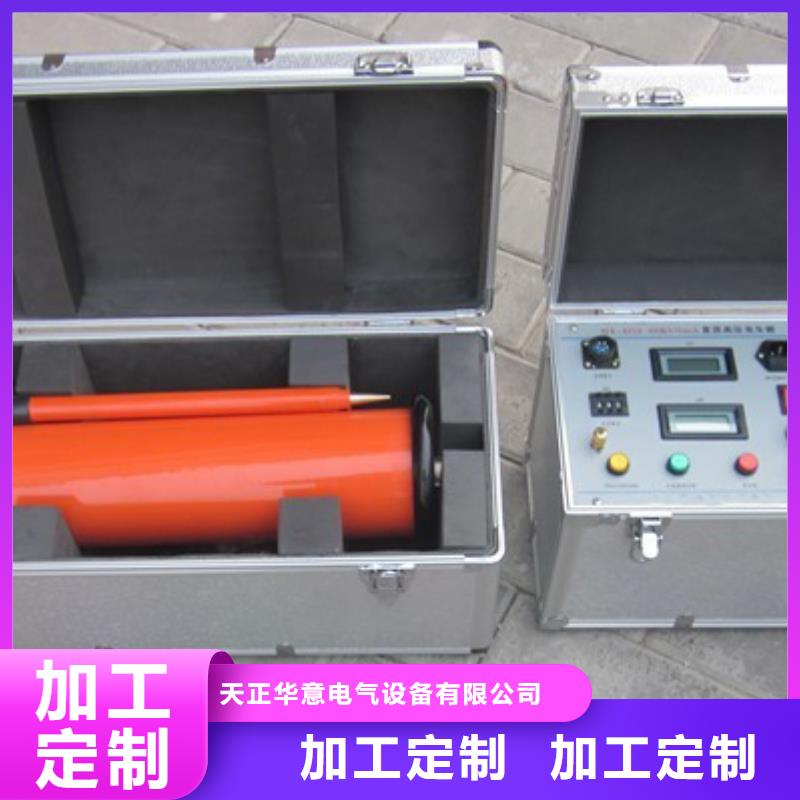

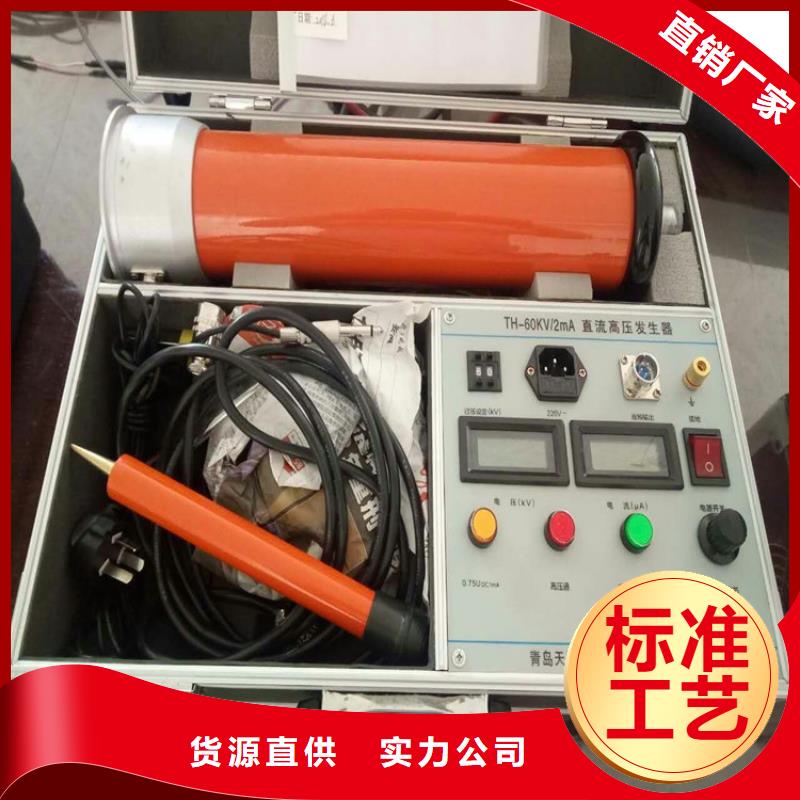

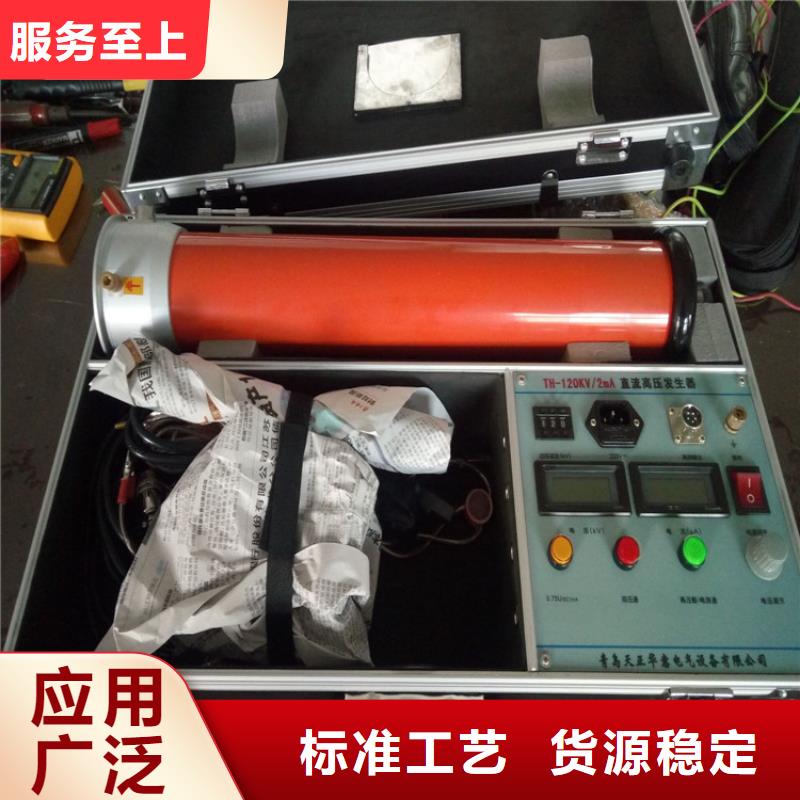

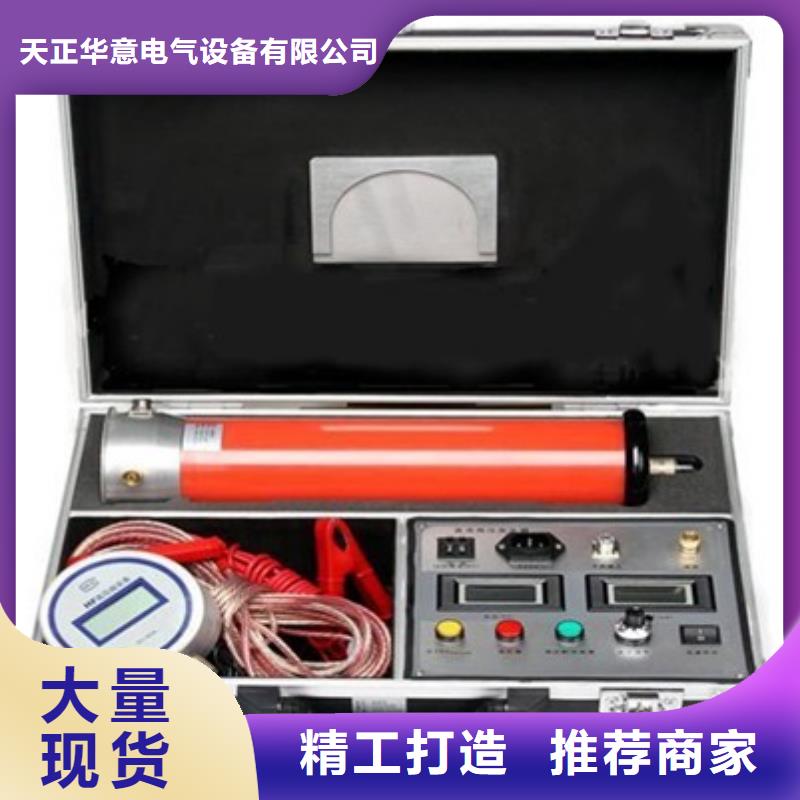

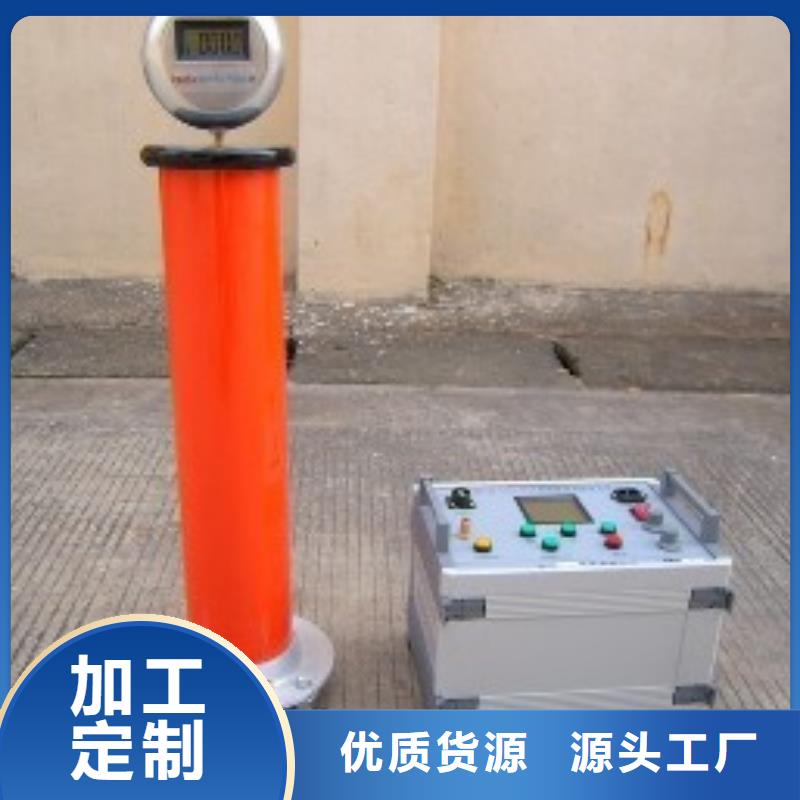

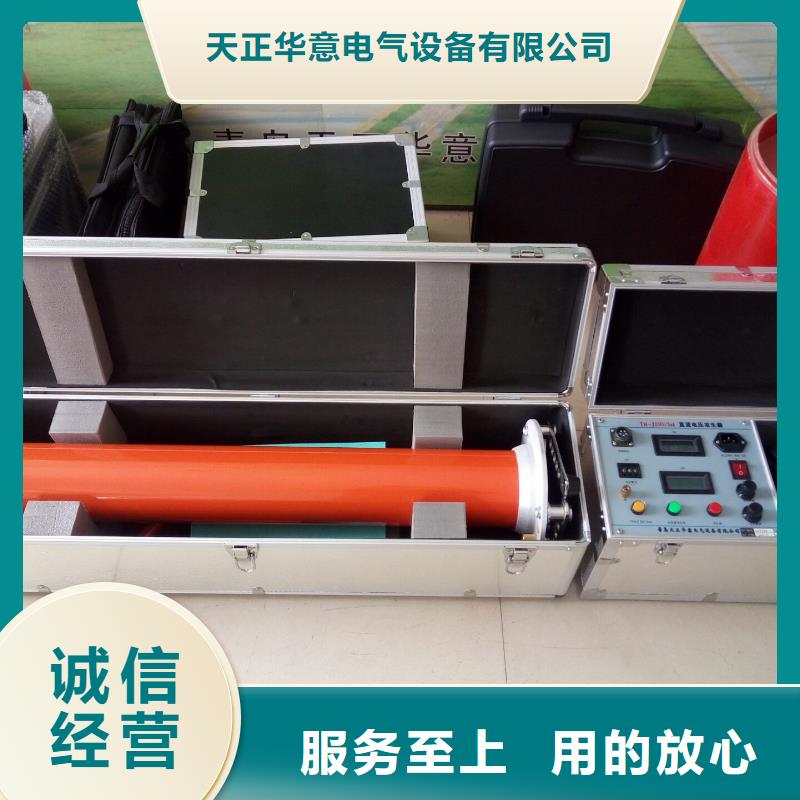

直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图

直流高压发生器氧化锌试验1. 设备屏点击“氧化锌试验”选项，设备可进行氧化锌避雷器直流泄漏试验，先进行过电压和过电流保护值，升压速度设置，点击“继续”。2.点击“开始试验（暂停）”按钮，设备自动升压，试验人员只需关注电压电流表数据，如遇紧急情况可再次点击该按钮停止试验。3.设备自动升压，记录1mA下电压值并自动返回到该电压的75％记录电流值，然后自动断开高压，显示如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。五、查询与打印1.设备可在任意状态下打印试验结果，也可通过主菜单“结果查询”选项进行查询后打印，点击“结果查询”可查看已保存的试验数据。2.点击数字框选择对应的近试验结果，显示如下：直流耐压结果查询阶段耐压结果查询氧化锌试验结果查询六、出厂设置本设备是高精度计量仪器，每一个试验周期（一般为一年）都应与标准分压器进行相应的比对，所以特别设置“出厂设置”按钮，方便专业人员进行仪器的校准，此选项下电压、电流值为直读（如果设备有手动功能，在此选项下可读取试验结果，除此以外一般情况下此选项应由本公司技术人员进行操作！）出宝贵意见。

直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。
