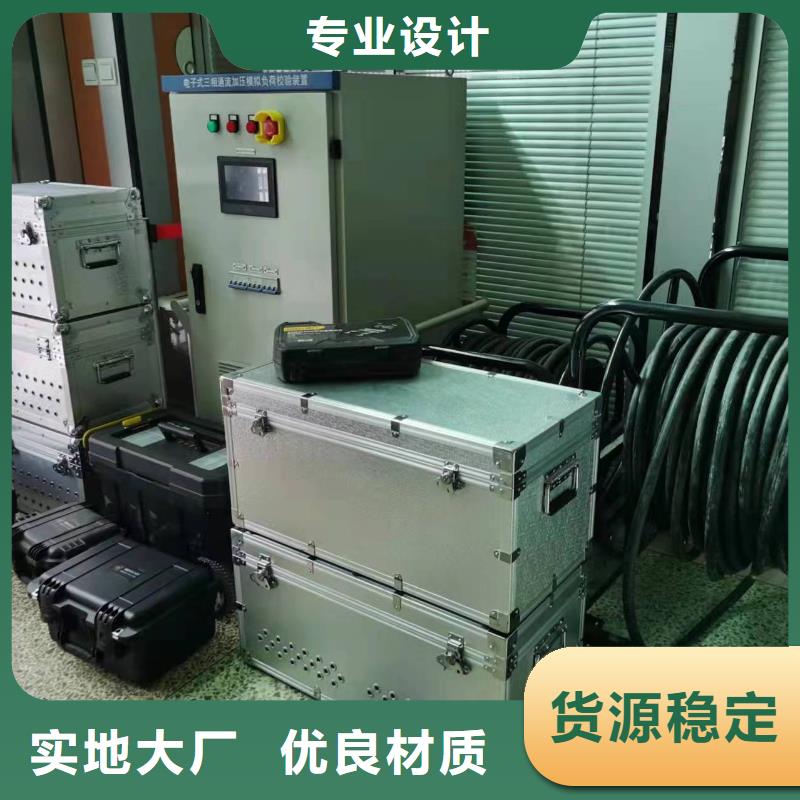

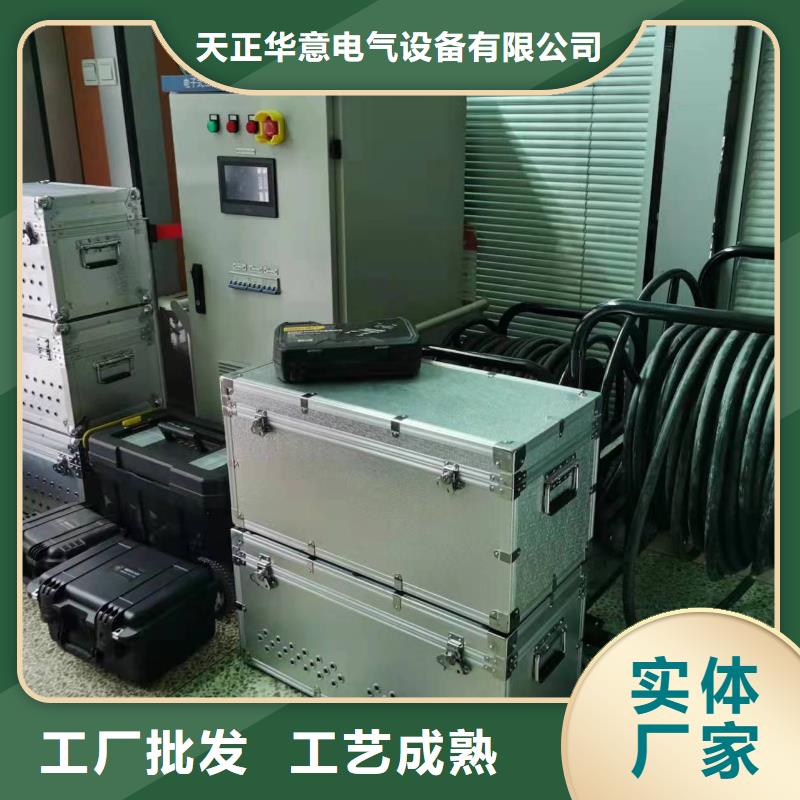

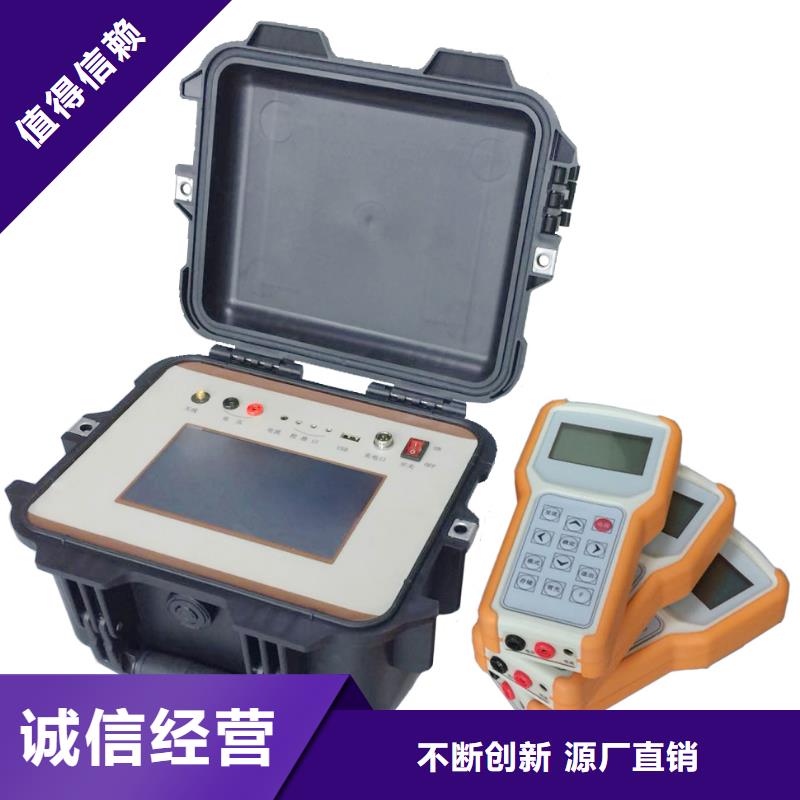

一次通流加压模拟带负荷向量试验装置?本仪器属带电工作设备，为了你的请遵守 生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。无线相位测试仪 无线核相电流相位表 特高压变压器继电保护向量测试装置 三相通流加压模拟带负荷向量试验装置 多功能型 SOE测试仪 电子式三相通流加压模拟负荷校验装置 电力系统同步相量测量系统试验装置 带负荷校验保护装置 无线相位伏安测试装置 三相一次通流加压模拟带负荷继电保护向量检测装置

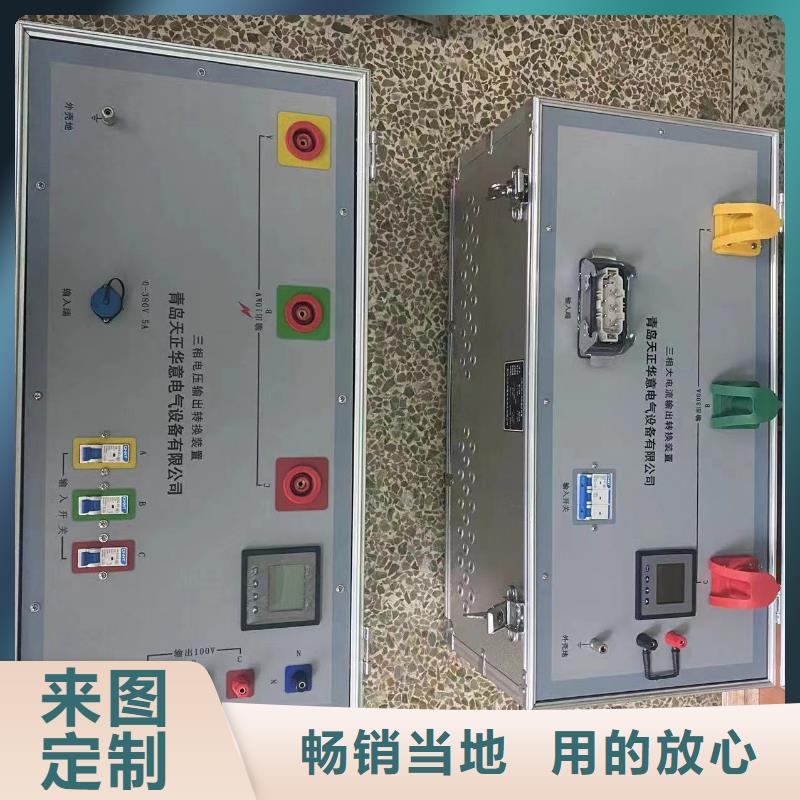

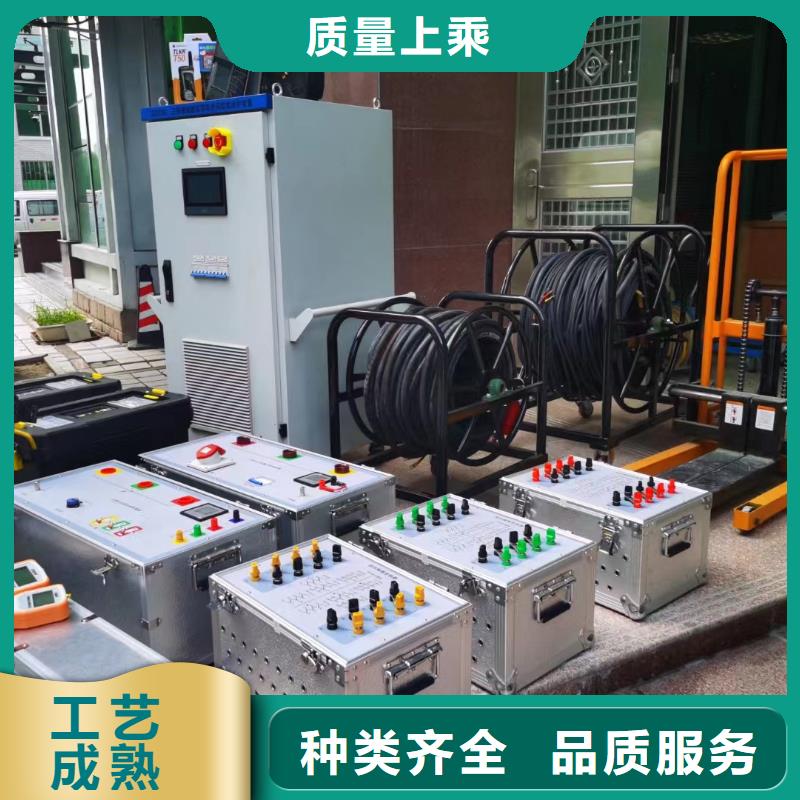

一次通流加压模拟带负荷向量试验装置系统简介本模拟带负荷继电保护向量检测装置，可模拟一次回路各种三相对称、不对称向量，用于变电站内母线线路及变压器的负荷向量模拟，装置可输出工频高电压、大电流到变电站的一次设备，检查母差保护、线路保护、测控装置、计量装置、录波装置等二次设备的向量正确性。还可输出三相工频或低频电流，配置高精度无线选频相位伏安测试装置用于对变压器差动保护二次回路正确性的验证及六角向量图的绘制，推算差流。实现智能变电站合并单元和常规变电站的互感器二次接线的变比、极性、相位等检测，既能满足常规变电站，也能满足智能变电站测试需求，既能测试母差保护、线路保护，也能测试主变差动保护。2. 引用参考标准文件1) GB 50150—2016《电气装置安装工程电气设备交接试验标准》2) DLT995-2006 《继电保护和电网自动装置检验规程标准》3) GB/T14285-2006《继电保护和自动装置技术规程》4）Q/GDW441-2010《智能变电站继电保护技术规范》5）Q/GDW11145—014《智能变电站二次系统标准化现场调试规范》6）DL/T587-2016《继电保护和自动装置运行管理规程》7）DL/T559-2007《220kV～750kV 电网继电保护装置运行整定规程》8）Q/GDW422-2010《 电网继电保护整定计算技术规范》9） 电网设备〔2018〕979号《 电网公司十八项电网重大反事故措施》

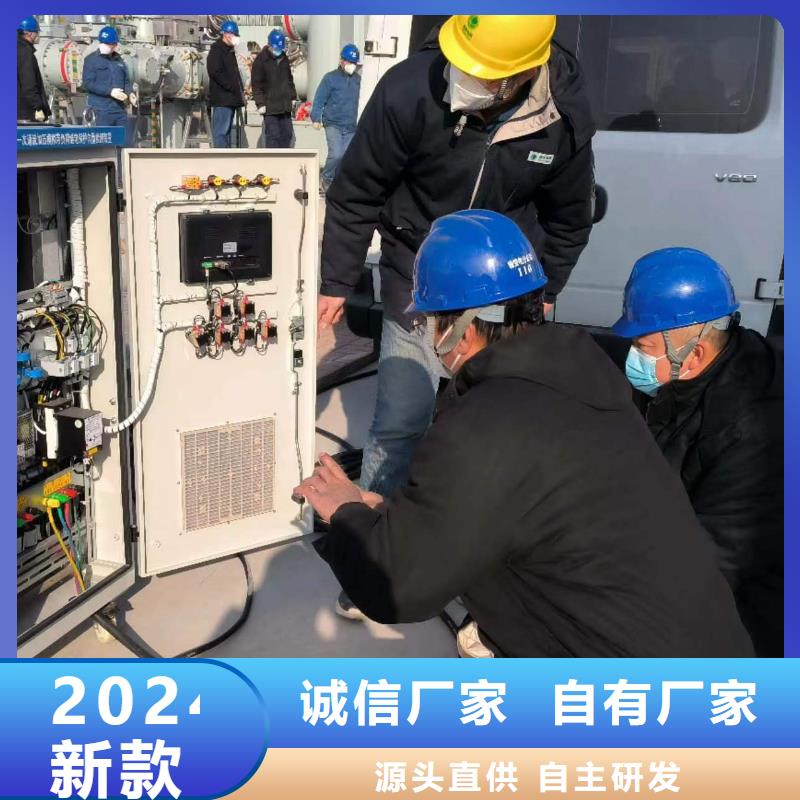

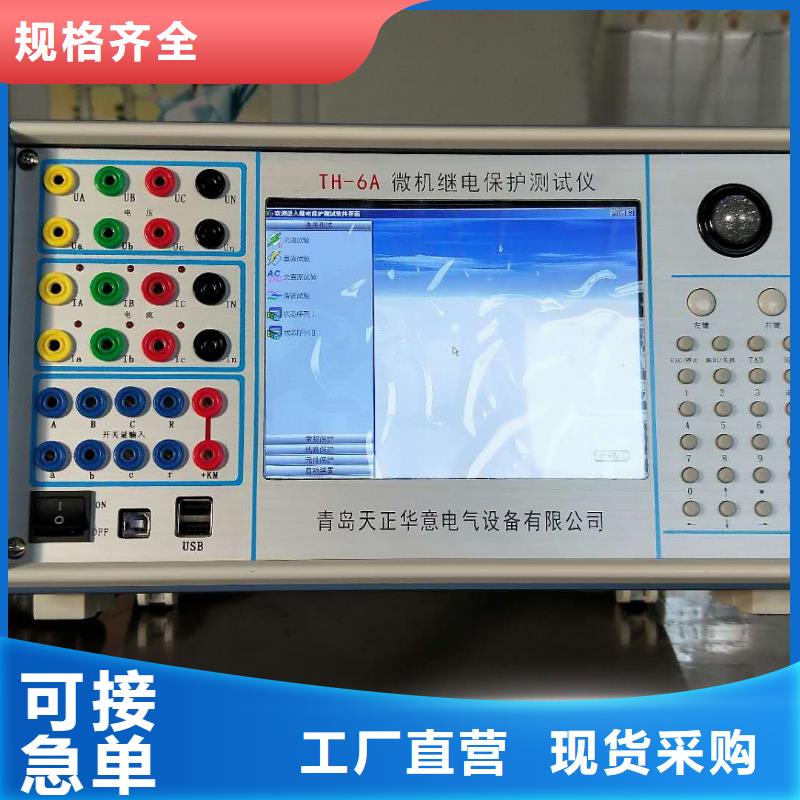

一次通流加压模拟带负荷向量试验装置三相通流加压模拟负荷校验装置电子式三相通流加压模拟负荷校验装置三相通流加压模拟带负荷继电保护向量检测装置无线高压检验电测试仪相位伏安表无负荷相量测量装置带负荷校验保护装置模拟带负荷测试（系统）装置高压核相电流相位表六相微机继电保护综合校验仪变压器差动保护装置同步相量测量系统试验装置变电站投运前继电保护向量检查装置全站通压变频电源经阻抗变换装置，对主变低压侧励磁通压，合上主变开关、母联开关、PT刀闸，进行相序、变比、开口三角电压检查。开口三角电压检查时，可人为调整源使三相电压不平衡输出。对低压侧电压等级较高的主变，也可采用变频电源直接连接站用变低压侧，利用站用变励磁的方式对主变低压侧加压。通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。8.3 母线/间隔通流，母差保护利用一组三相工频高压，施加于PT一次侧作为相位参考基准；利用一组三相工频大电流，在一条母线支路通入试验电流，于母线其他支路接回电流，试验电流通过进线CT、母联开关、线路CT形成回路，在保护屏上读取电流幅值相位及差流，检查母差保护向量的正确性。将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。8.4 变压器差动保护试验根据变压器铭牌借助平板app计算工具计算绕组短路阻抗，并根据阻抗大小对变压器高压侧（或中压侧）一次加压，其余两侧母线短路接地。利用激励电流模拟加压侧一次负荷电流，利用短路电流模拟短路侧一次负荷电流，检查变压器差动保护向量的正确性并推算差流。将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。
